塑胶模具6大系统简介

文章出处:   责任编辑:yuzhuo88com   发布时间:2016-10-27 14:16:56    点击数:-   【
塑胶模具由动模和定模两部分组成,动模安装在注射成型机的移动模板上,定模安装在注射成型机的固定模板上。在注射成型时动模与定模闭合构成浇注系统和型腔,开模时动模和定模分离以便取出塑料制品。

塑胶模具6大系统分别是:浇注系统、调温系统、成型零件系统、排气系统、导向系统、顶出系统等组成。其中浇注系统和成型零件是与塑料直接接触部分,并随塑料和制品而变化,是塑模中最复杂,变化最大,要求加工光洁度和精度最高的部分。

一、浇注系统

塑胶模具浇注系统是指塑料从射嘴进入型腔前的流道部分,包括主流道、冷料穴、分流道和浇口等。

二、调温系统

为了满足注射工艺对模具温度的要求,需要有调温系统对模具的温度进行调节。对于热塑性塑料用注塑模,主要是设计冷却系统使模具冷却(也可对模具进行加热)。

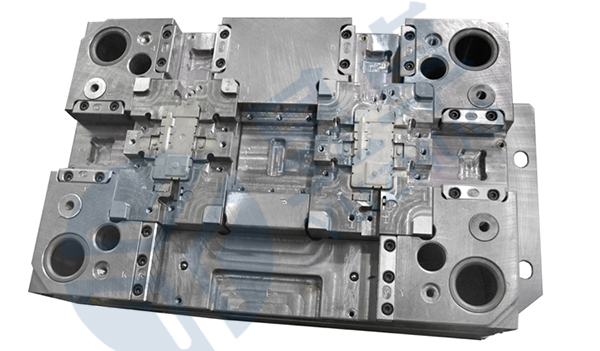

塑胶模具
三、成型零件系统

塑胶模具成型零件系统是指构成制品形状的各种零件组合,包括动模、定模和型腔(凹模)、型芯(凸模)、成型杆等组成。型芯形成制品的内表面,型腔(凹模)形成制品的外表面形状。合模后型芯和型腔便构成了模具的型腔。

四、排气系统

塑胶模具排气系统是为了将注射成型过程中型腔内的空气及塑胶融化所产生的气体排除到模具外而设立,排气不畅时制品表面会形成气痕(气纹)、烧焦等不良;塑胶模具的排气系统通常是在模具中开设的一种槽形出气口,用以排出原有型腔空气的及熔料带入的气体。

五、导向系统

塑胶模具导向系统是为了确保动模和定模在合模时能准确对中而设立,在模具中必须设置导向部件。在注塑模中通常采用四组导柱与导套来组成导向部件,有时还需在动模和定模上分别设置互相吻合的内、外锥面来辅助定位。
塑胶模具11
六、顶出系统

塑胶模具顶出系统一般包括:顶针、前后顶针板、顶针导杆、顶针复位弹簧、顶针板锁紧螺丝等几部分组成。当产品在模具内成型冷却后,模具前后模分离打开,由推出机构--顶针在注塑机的顶杆推动下将塑料制品及其在流道内的凝料推出或拉出模具开腔和流道位置,以便进行下一个注塑成型工作循环。

东莞昱卓塑胶模具厂实行严格的品质管控程序,从塑胶模具原材料开始到最后的交货,每个环节都严格把控,使模具设计的合理性、制作精度、模具寿命及注塑产品质量等都达到您的要求,为您生产优质的塑胶模具和模具注塑产品。
